XL-21动力配电箱

应用行业:适用于发电厂及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统。作为动力照明配电之用。

  • 配电箱系列
需要产品
加入购物车
  • 产品介绍
  • 标准图纸

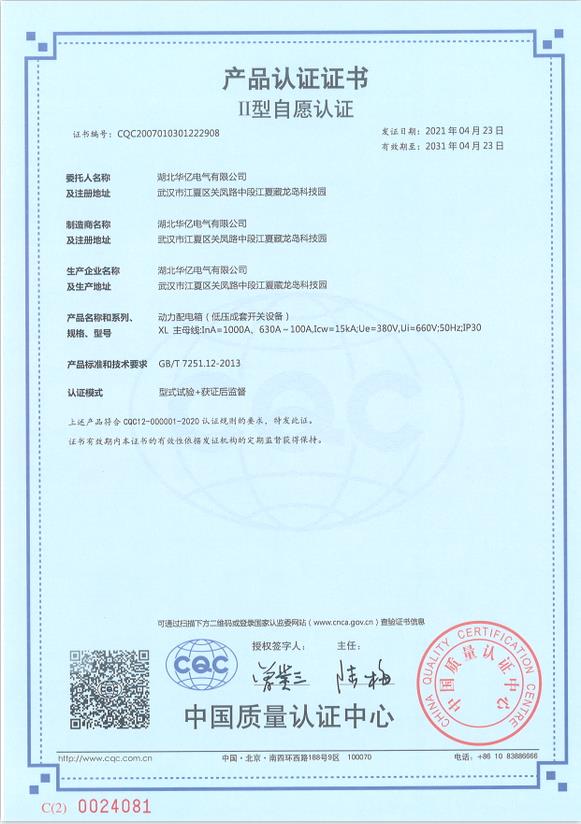

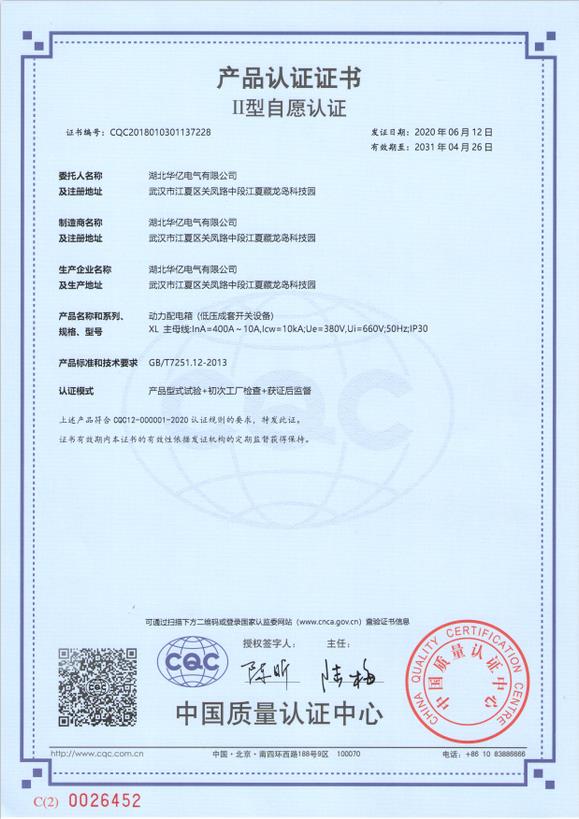

  • 产品认证
  • 标准安装/产品视频
  • 说明书下载
产品概述

XL-21(G)X型低压封闭式动力柜,适用于发电厂及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统。作为动力照明配电之用。XL-21(G)型低压动力柜,具有配电方案灵活、组含方便、实用性强、结构新颖等特点。主要电气性能完全符合IEC60439-1:1992和GB7251 .1-1997的规定。



结构特点:



1、动力配电柜(箱)系封闭式,外壳用钢板弯制而成,刀开关操作手柄与箱壳前右柱上部,可以作为切换电源之用。



2、配电柜(箱)签名装有电压表,指示汇流木牌的电压,及电流表可直观柜内三相负荷电流。配电柜前面油门,门打开后可操作支路负荷开关,全部设备敞露,便于检修维护。



3、配电柜(箱)均采用国内自行设计的组件,可作为消防泵直接启动或软启动,检修方便,线路方案可以灵活组合特点。



4、配电柜(箱)除装有空气断路器和熔断器作为短路之用外,还装有接触器和热继电器。箱前门可装操作按钮和指示灯。安装方式可户内或户外之用,符合GB7521.1标准。

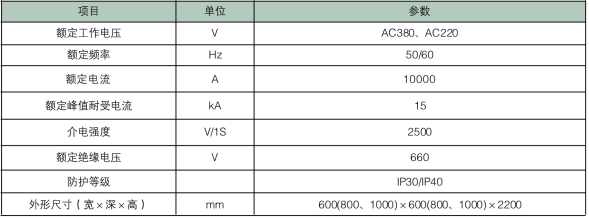

技术参数



使用环境

1、户内使用;
2、海拔高度不超过1000米;
3、配电柜周围空气温度不低于-20度,不高于+40度;
4、低压配电柜周围相对湿度不超过85%;
5、没有导电尘埃和破坏金属及绝缘的腐蚀性气体的场所;
6、没有爆炸危险的场所;
7、没有震动与颠簸及倾斜度不超过5度的场所。
